농촌진흥청에서 개발한 '벤로형 비닐온실' 구조와 특징 (+연동온실과의 차이점)



 "벤로형 비닐 온실 모델"



연동식 온실 :: 온실 한 동에 지붕이 2개 이상

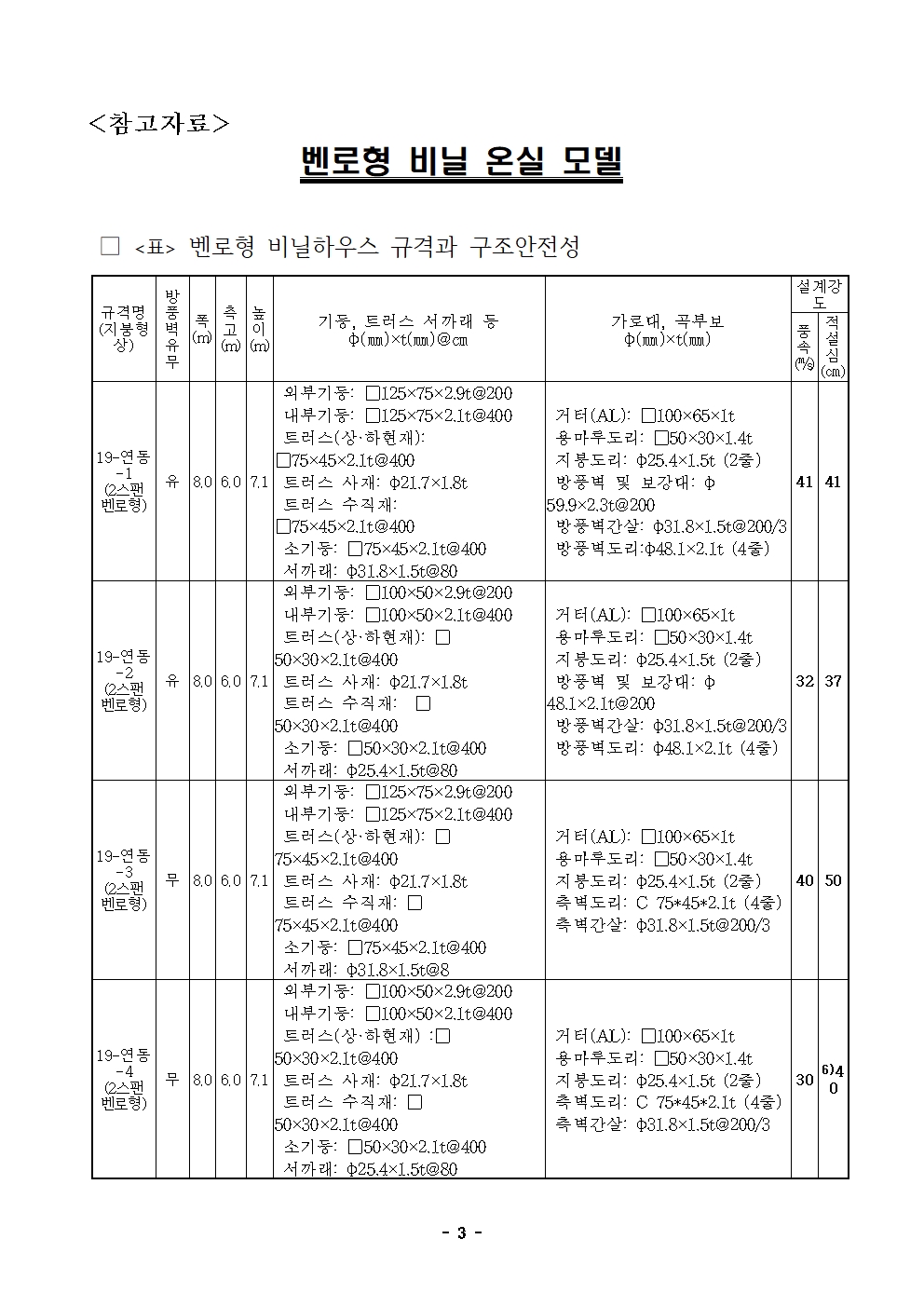

벤로형 비닐 온실 모델 (농촌진흥청)

- 농촌진흥청에서 개발

- 비용 및 시간 절약 (내재해 규격 승인 절차 없이 지을 수 있기 때문에)

* 구조계산서 비용: 최소 300만 원 / 설계도와 시방서 비용: 최소 1,000만 원 / 내재해 규격 승인 소요일수: 최대 80일

- 폭 8m, 측고 6m

- 처마 높이(측고)가 높음

- 랙-피니언 천창 도입(유리온실에서 사용되는 형태)

* 롤러 형태의 피니언이 회전운동을 하면 맞물려 있는 직선 형태의 랙이 직선 방향으로 상하 또는 좌우로 움직이는 장치로 온실의 천창 또는 측창 개폐 등에 많이 사용됨

- 지붕에 환기창이 많아 열 완충 능력이 뛰어남

- 환기 효율이 높아짐

- 방풍벽이 있는지 없는지 / 1초당 30m대 또는 40m대로 구분(풍속이 낮은 지역을 고려)

- 사계절 재배가 가능함

- 기상재해에 강함



---

 "내재해형 연동 비닐 온실"

1-2W형(아취형 연동식 비닐하우스) :: 온실 한 동에 아치형 지붕 한 개



1-2w형 (농촌진흥청)

- 높이 : 5.4m 이하

- 외피복재 : PE필름

- 골조 : 아연도금강관

- 내부 : 아취형 2중피복과 두겹의 수평 커튼

- 온실의 동수는 일반적으로 3연동 이상으로 설치

- 종합환경제어장치 설치



---

( ※ 아래 벤로형 온실과 일반 연동 온실 비교 참조)



설계도를 다운받기 위해 포털에 들어가보았지만 구분이 가지 않아 전화 문의했습니다.

올해 2020년 3월부터 다운받을 수 있다고 하였으나 내재해형 등록심의가 늦어져 아직 설계도는 받을 수가 없다고 합니다.

조만간 곧 다운을 받을 수 있다고 하니 참고하시면 좋을 것 같습니다. (설계도 추후 업데이트 예정)

---
